管道抗震支架的布置合理

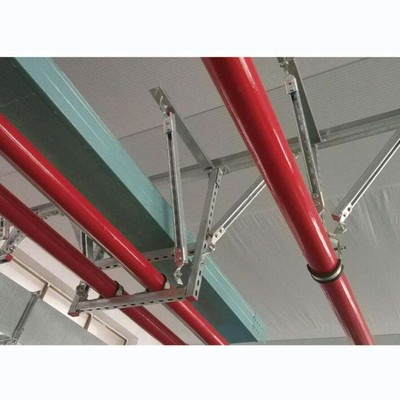

抗震支架

       管道的支撑结构，依据管道的工作功能和安置要求，管架分红固定和活动两种。设置固定点的当地成为固定支架，这种管道与管道支架不能发作相对位移。

       固定管架受力后的变形与管道补偿器的变形值比较，应当很小，由于管架要具有满意的刚度。设置中心支撑的当地选用活动管架，管道与管架之间答应发生相对位移，不束缚管道的热变形。

　　一般管道固定支架距离的断定准则；管道固定支架是用来接受管道因热胀冷缩时所发生的推力，为此，支架和根底需巩固，以接受推力的效果。固定支架距离的巨细直接影响管网的经济性，因而，要求固定支架安置合理，使固定支架答应距离加大以减少管架数量。

　　固定支架距离有必要满意的条件；管道的热伸长量不得超越补偿器的答应补偿量；管段因热膨胀发生的推力不得超越固定支架所能接受的答应推力值；不宜使管道发生纵向曲折。热力管道直管段答应不装补偿器的最大长度。
