管廊内抗震支架的安装方法与应用范围

北京抗震支架

1 、抗震支架的分类

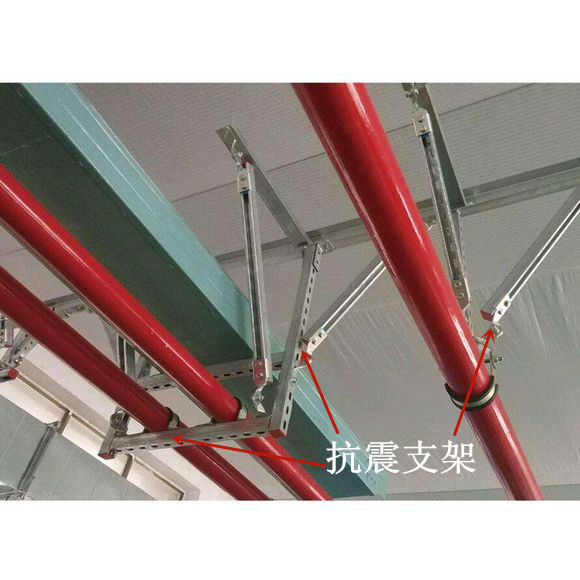

     （1）抗震支吊架：与建筑结构件牢固连接，以地震力为主要荷载的抗震支撑设施，由锚固件、加固吊杆、抗震连接构件及抗震斜撑组成。

1- 长螺杆；2- 设备或管道等；3- 螺杆紧固件；4- C 型槽钢；5- 快速抗震连接构件；6- 抗震连接构件图1 抗震支吊架示意图

     （2）侧向抗震支吊架：斜撑与管道截面平行的抗震支吊架。示意图如图2：1- 斜撑；2- 抗震连接件；3- 锚固件；4- 螺杆锚固件；5- 承重吊杆；6- 管道图2 侧向抗震支架示意图

     （3）纵向抗震支吊架：斜撑与管道横截面垂直的抗震支吊架。示意图如图3：1- 斜撑；2- 抗震连接构件；3- 锚固件；4- 螺杆紧固件；5- 承重吊杆；6- 管道图3 纵向抗震支吊架示意图

     （4）单管（杆）抗震支吊架：同一根承重吊架和抗震斜撑组成的抗震支吊架。示意图如图4：11- 螺杆紧固件；2- 专用槽钢；3- 管道或设备图4 单管（杆）抗震支吊架示意图

     （5）门型抗震支吊架：由两根及以上承重吊架和横梁、抗震斜撑组成的抗震支吊架。示意图如图5：1- 结构体；2- 长螺母；3- 长螺杆；4- 方垫片；5- 槽钢紧固件；6- 膨胀螺栓；7- 抗震连接构件；8- 槽钢；9- 快速抗震连接构件图5 门型侧向抗震支吊架示意图

2、 应用范围

     （1）大于DN65mm的所有管道；

     （2）所有防排烟系统管道；

     （3）所有直径大于0.70m的圆形风管；

     （4）所有截面积大于0.38㎡的矩形风管；

     （5）重量在15kg/m及以上的电线桥架；

     （6）所有门形吊架。
